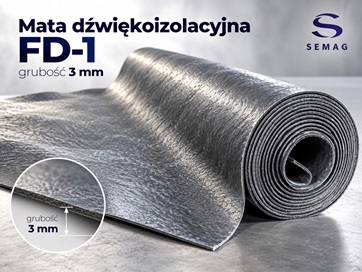

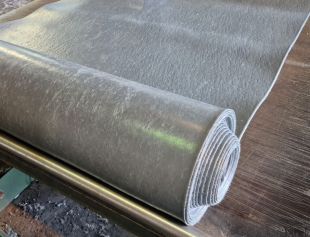

Mata Dźwiękoizolacyjna FD-1

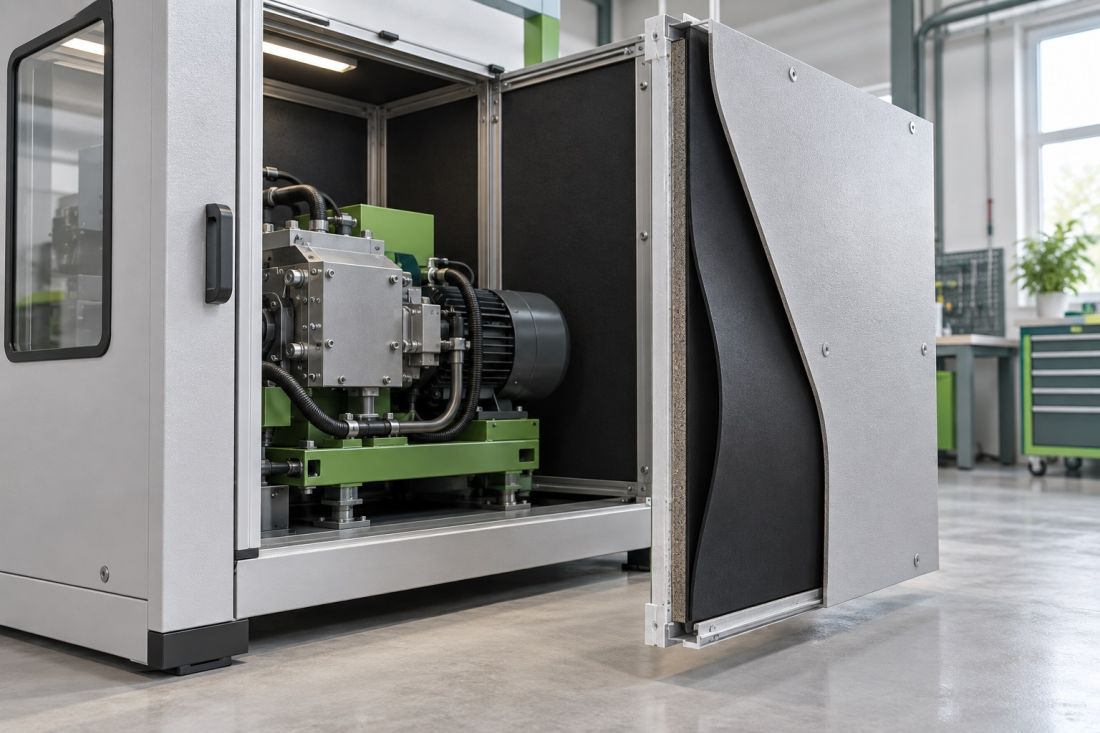

Mata dźwiękoizolacyjna SEMAG FD-1 jest materiałem przeznaczonym do stosowania jako element układów izolacji akustycznej. Może być wykorzystywana w lekkich przegrodach ściennych i stropowych, zabudowach urządzeń przemysłowych oraz osłonach instalacji technicznych.

Produkt posiada dokumentację techniczną producenta, wyniki badań izolacyjności akustycznej AGH oraz klasyfikację ogniową ITB. Parametry i dokumenty udostępniamy poniżej, bez konieczności składania zapytania ofertowego.

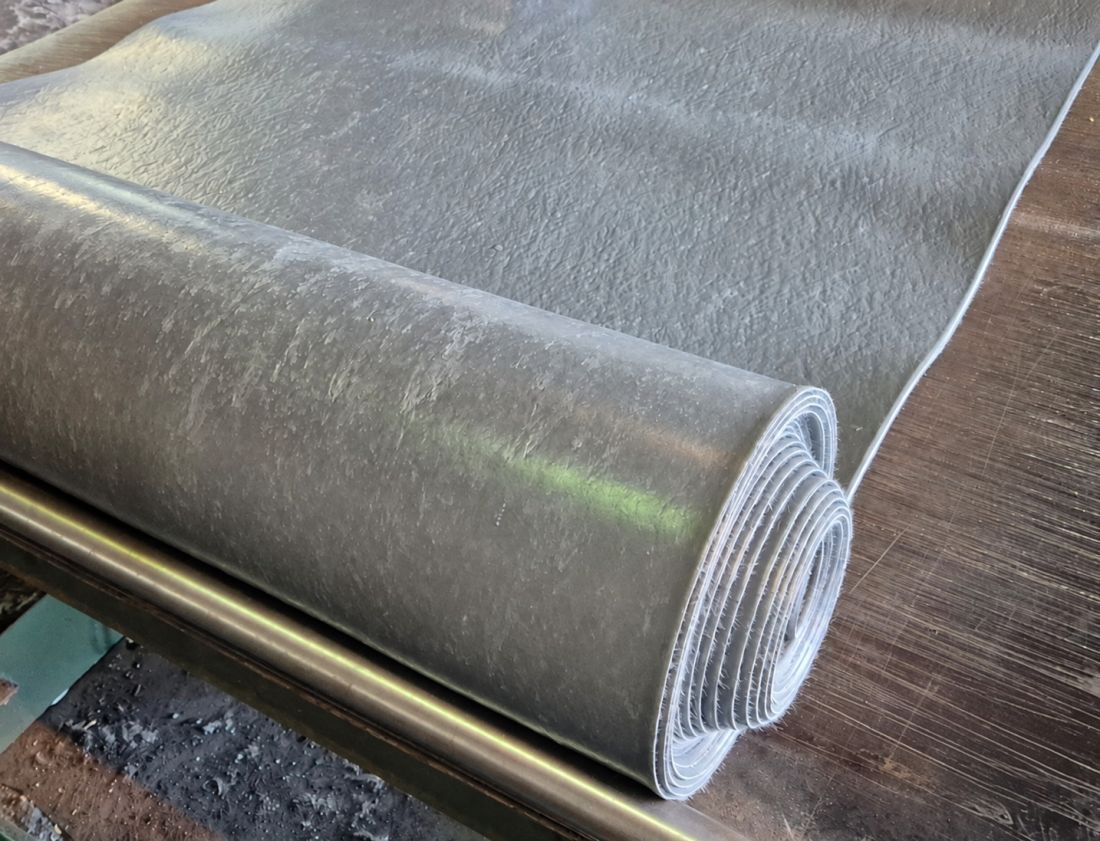

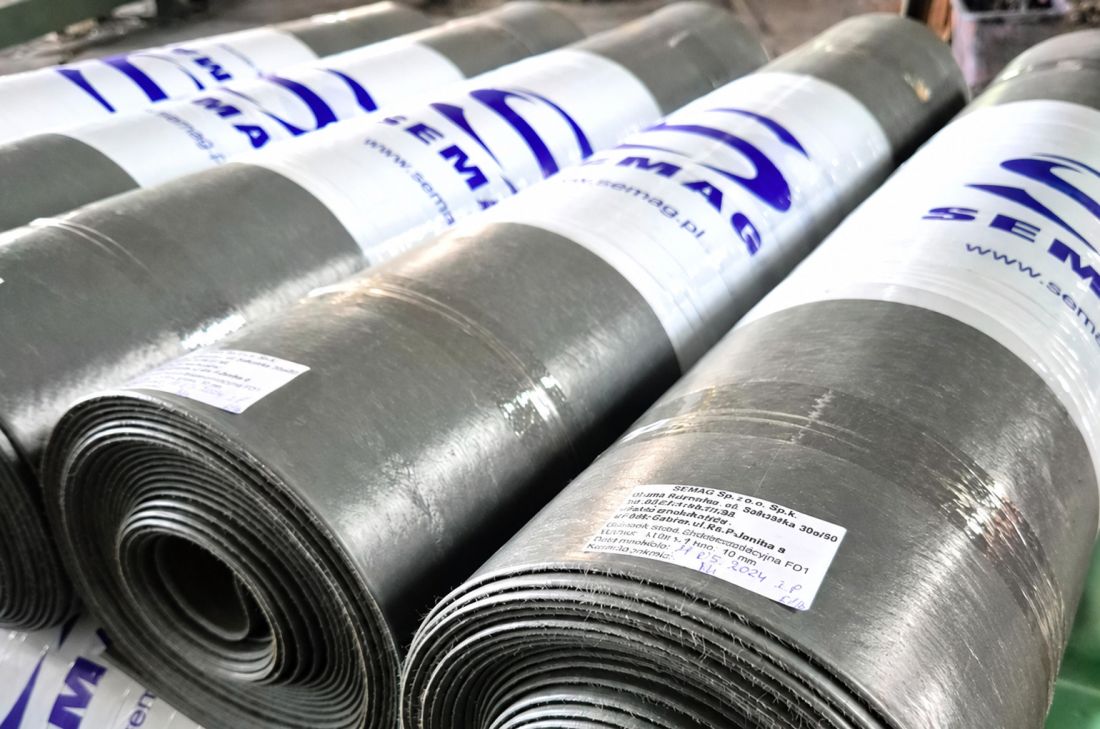

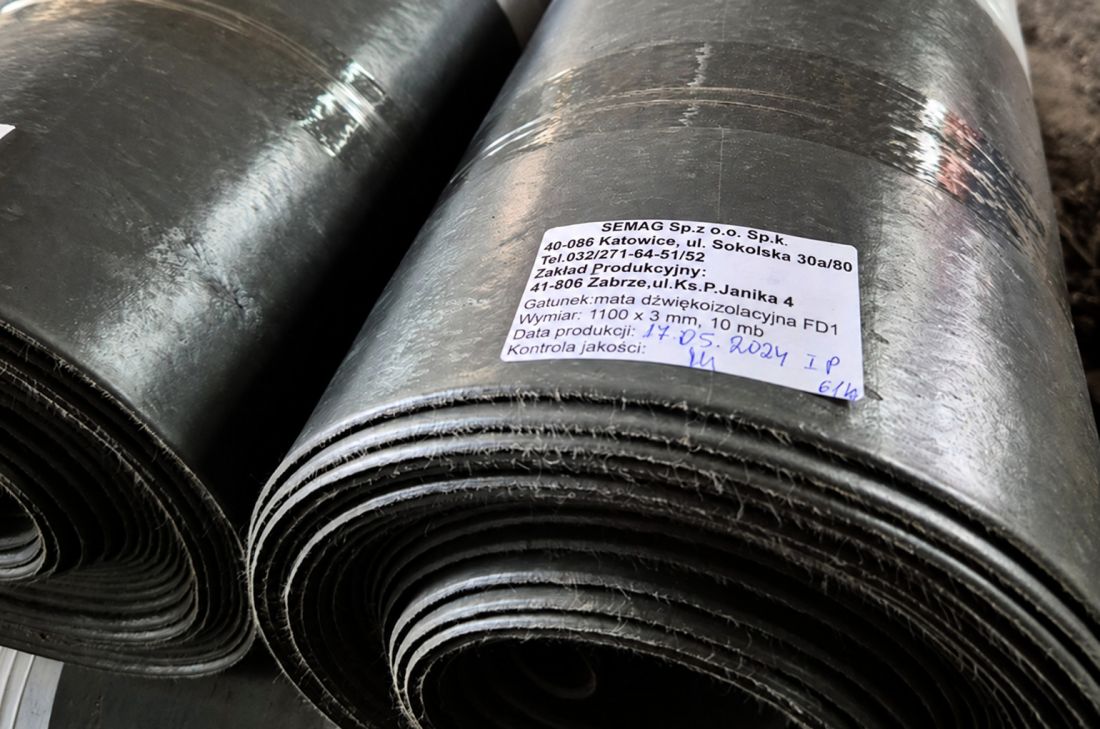

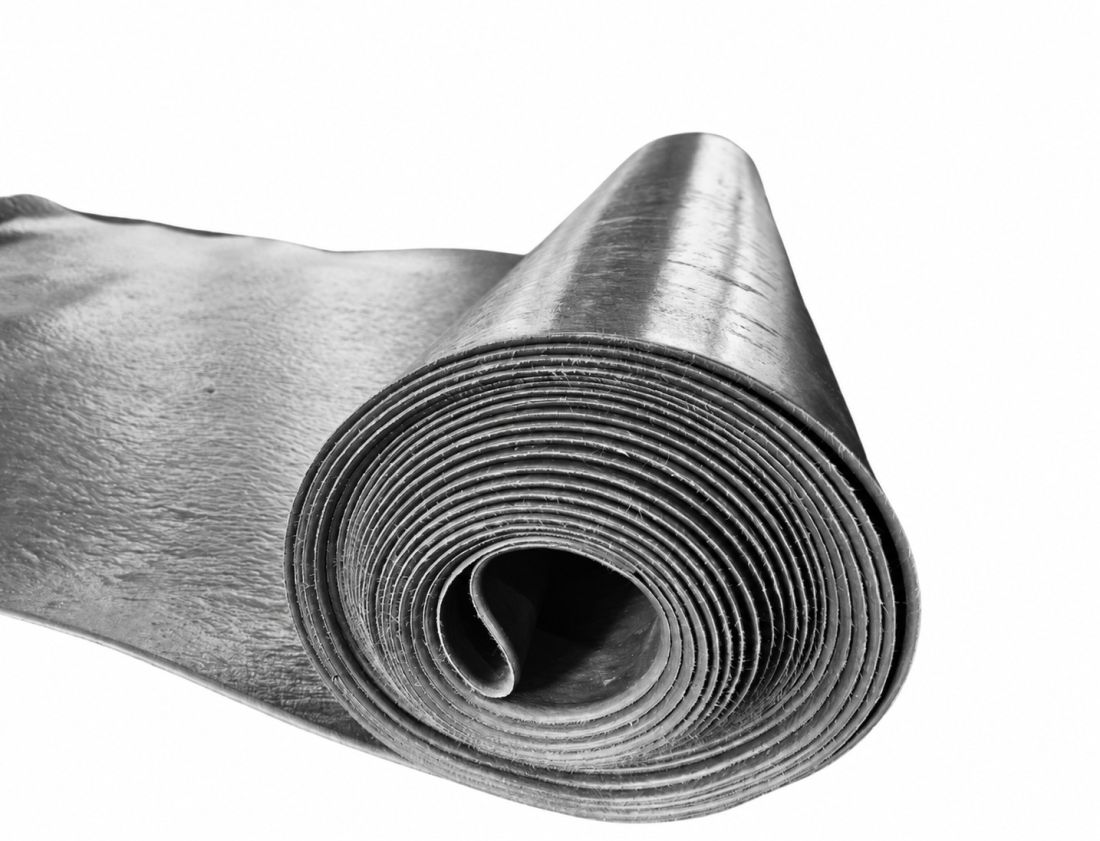

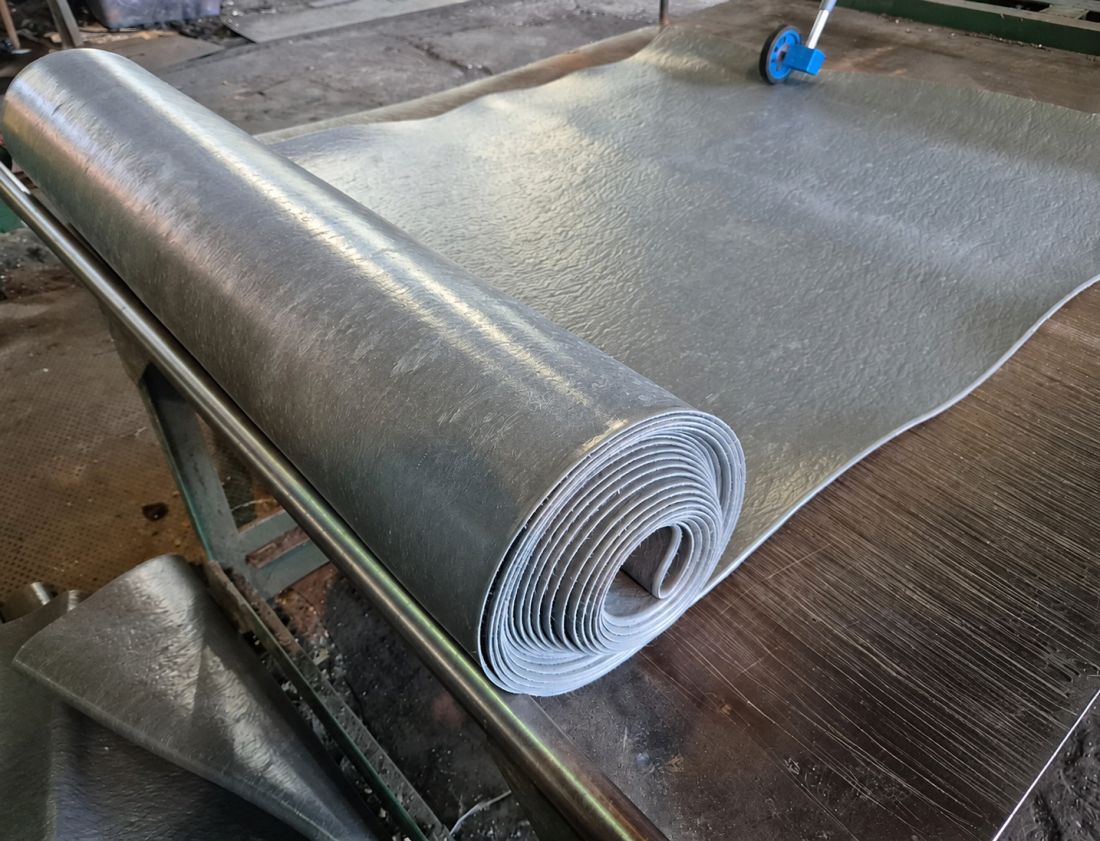

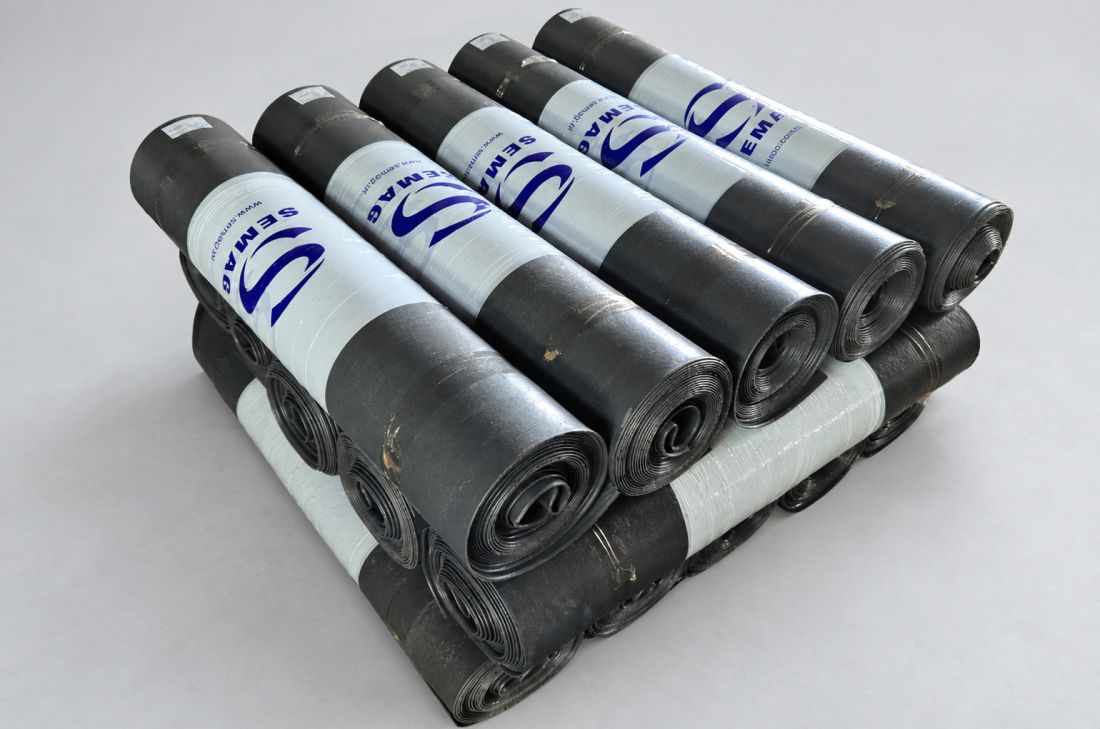

Dane nominalne producenta. Standardowa rolka: 1,10 × 10,0 m (11 m²). Szczegółowe wymagania techniczne zawiera karta techniczna FD-1.

Gdzie stosuje się matę SEMAG FD-1?

FD-1 jest przeznaczona do stosowania w rozwiązaniach, w których potrzebna jest dodatkowa warstwa dźwiękoizolacyjna. Materiał wykorzystuje się m.in. w następujących zastosowaniach:

Skuteczność izolacji akustycznej zależy od konstrukcji całego układu, szczelności połączeń i sposobu montażu. Sama mata nie określa izolacyjności gotowej przegrody.

Parametry akustyczne i badania FD-1

Izolacyjność akustyczną maty FD-1 oceniono w badaniach przeprowadzonych przez Akademię Górniczo-Hutniczą w Krakowie. Dla badanej próbki w sprawozdaniu z 2023 roku podano:

Mata posiada również klasyfikację ITB nr 00640/24/Z00NZP, wydaną w zakresie stopnia palności wyrobów elastycznych, ważną do 15 marca 2027 r. Określenie „wyrób niezapalny” dotyczy zakresu tej klasyfikacji i nie jest tożsame z Euroklasą reakcji na ogień.

Dokumentacja techniczna maty FD-1

Aktualna karta techniczna, dokumentacja badań i wykaz referencyjny są dostępne do pobrania w formacie PDF.

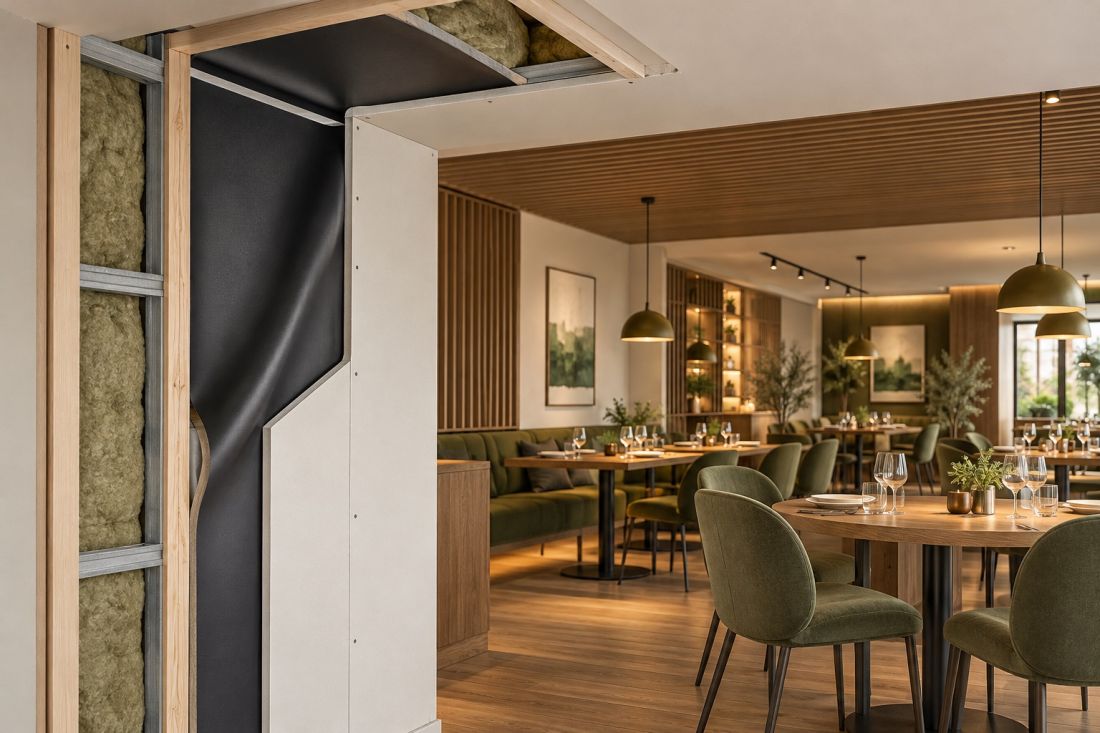

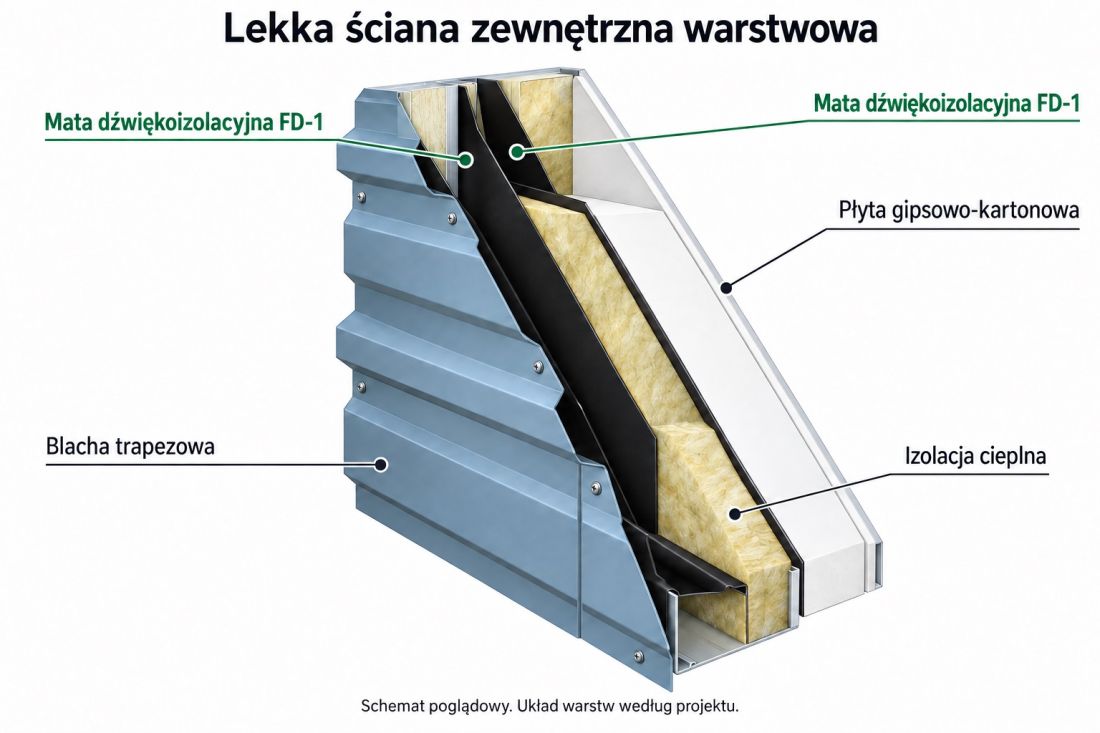

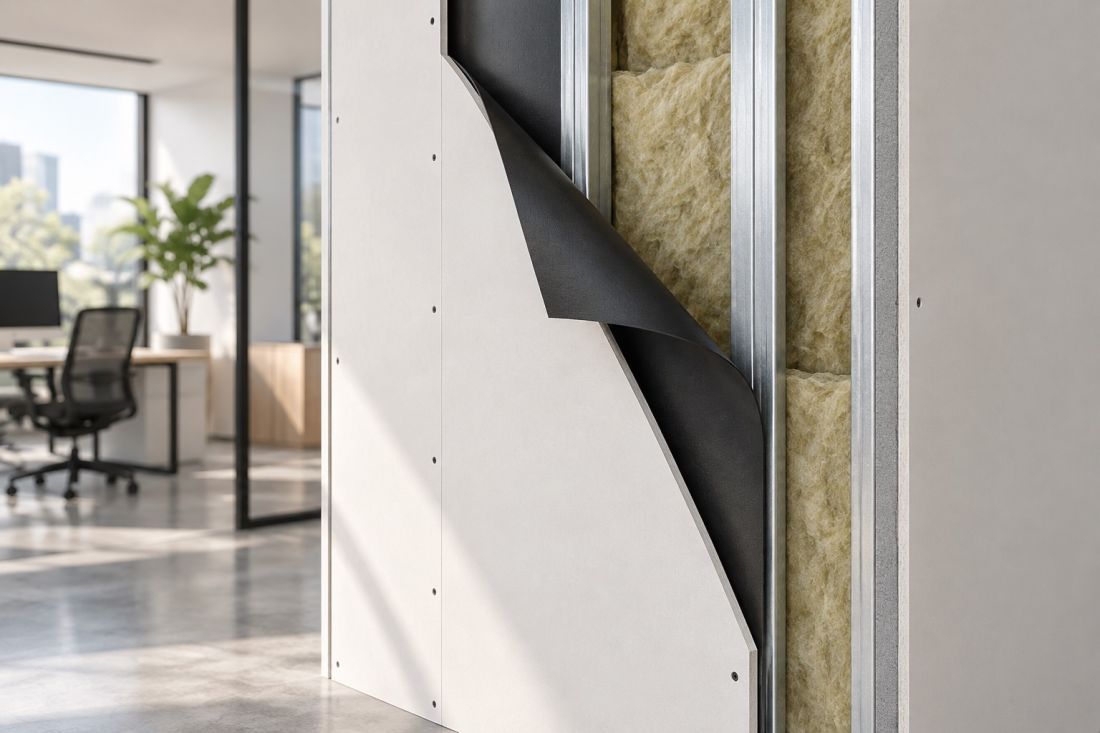

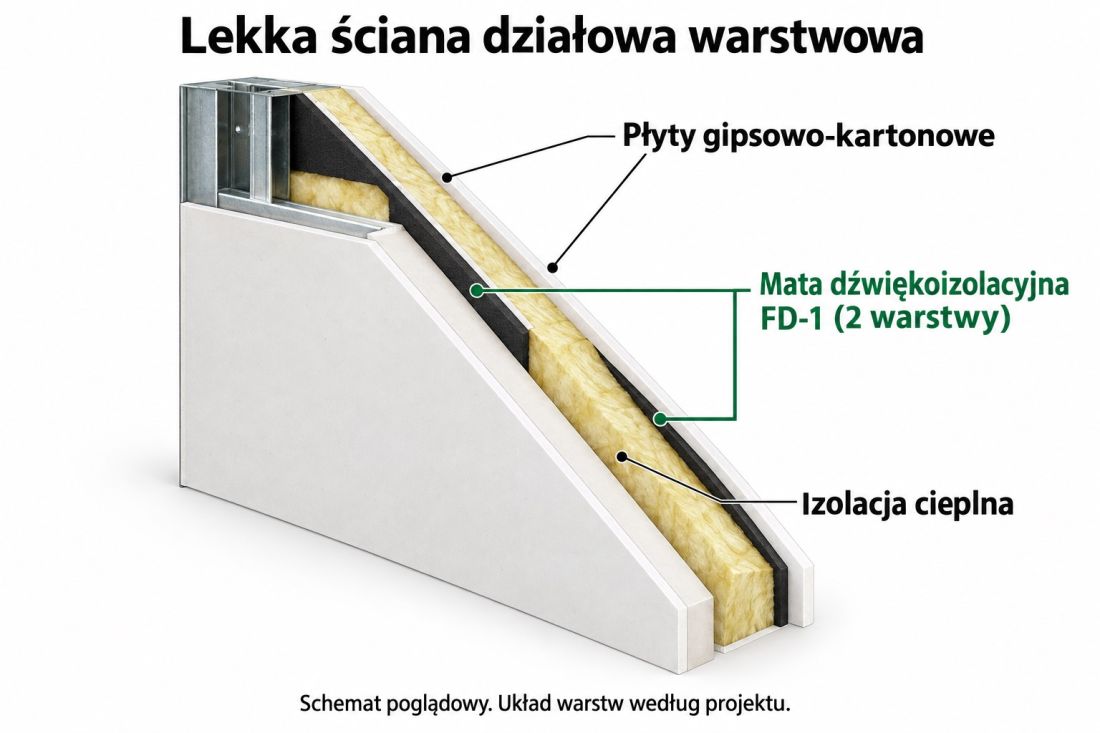

Przykładowe zastosowanie maty FD-1 w lekkiej ścianie

Jednym z możliwych rozwiązań jest zastosowanie maty FD-1 jako dodatkowej warstwy w przegrodzie z wełną mineralną i okładziną z płyt gipsowo-kartonowych. Przykładowy układ przewiduje:

1. Wykonanie rusztu lub stelaża o rozstawie około 1,05 m i wypełnienie przestrzeni wełną mineralną.
2. Zamocowanie maty FD-1 z zakładami około 5 cm na pionowych elementach konstrukcji.
3. Wyrównanie miejsc zakładów warstwą o grubości około 3 mm.
4. Montaż przewidzianej w projekcie okładziny, np. z płyt gipsowo-kartonowych.

Opis ma charakter poglądowy. W przedstawionym wariancie matę układa się od strony źródła dźwięku. Ostateczny układ warstw, połączenia, mocowanie i dobór materiałów muszą wynikać z projektu akustycznego i konstrukcyjnego. Nie jest to uniwersalna instrukcja montażu.

Dobór i projektowanie izolacji akustycznych

SEMAG jest producentem maty FD-1. Dostarczamy materiał i dokumentację techniczną, ale nie wykonujemy doboru ani projektowania układów izolacji akustycznej.

Dobór materiałów, układu warstw oraz sposobu montażu należy do projektanta lub specjalisty z zakresu akustyki. Nie deklarujemy osiągnięcia konkretnej izolacyjności w rozwiązaniach, które nie zostały przebadane w danej konfiguracji.

W sprawach projektowania zabezpieczeń akustycznych można kontaktować się bezpośrednio z P.I.W. TEWA Technologie Wibroakustyczne Sp. z o.o. Zakres i warunki usług należy ustalić z tą firmą.

ul. Langiewicza 18, 35-021 Rzeszów
Tel. +48 608 501 792
biuro@te-wa.pl · te-wa.pl

FD-1 w praktyce – wybrane zastosowania

Mata FD-1 została wykorzystana w projektach izolacji akustycznej obiektów przemysłowych i użyteczności publicznej. W archiwalnym wykazie referencyjnym pięć pozycji jednoznacznie wskazuje zastosowanie FD-1:

Wykaz ma charakter historyczny i obejmuje także inne przedsięwzięcia akustyczne, przy których materiał źródłowy nie potwierdza jednoznacznie użycia FD-1. Część rozwiązań projektowały lub wykonywały firmy zewnętrzne. Nie są to referencje za samodzielne projektowanie i wykonawstwo SEMAG.

Zobacz pełny wykaz referencyjny maty FD-1 (PDF)

Nagrody i wyróżnienia

Mata FD-1 była prezentowana w materiałach i na wydarzeniach branżowych SEMAG, m.in. podczas Jesiennej Giełdy Budownictwa w Katowicach i Śląskich Targów Budownictwa w Zabrzu.
